Tovar, ktorý musí počas prepravy zostať vo zvislej polohe, si zaslúži viac než nálepku „This End Up“.
Indikátory TiltWatch zobrazia neprípustné naklonenie zásielky tak, že ho nemožno poprieť.
DÔLEŽITÉ
Dva indikátory, dva účely: XTR QR hlási prekročenie uhla 80° a výsledok sa zaznamená do cloudu. Plus ukáže smer aj veľkosť naklonenia a prevrátenie. Vhodný typ radi vyberieme spolu s vami podľa tovaru a spôsobu prepravy.
TiltWatch® XTR QR
JednorazovýBez batérieQR kódNad 80°
Po nalepení na obal zmení farbu na červenú, ak sa zásielka nakloní nad 80°. Patentovaný dizajn zaručuje, že indikátor neovplyvnia bežné podmienky manipulácie ani náhodné vibrácie. Každý kus má jedinečné sériové číslo a príjemca stav overí skenom smartfónu, bez aplikácie.
Balenie: 100 ks v krabici s registračným kódom | Minimálne množstvo: 100 ks
01
TiltWatch XTR QR — ako to funguje
Od nalepenia na zásielku až po záznam v cloude.
KROK 1
Aktivácia a nalepenie
Odlepte ochrannú fóliu zo zadnej strany a držte pritom indikátor vo zvislej polohe. Tým je aktivovaný. Nalepte ho čo najbližšie k spodnému rohu obalu.
KROK 2
Preprava
Ak sa zásielka nakloní nad 80°, indikátor sa zmení na červený. Sériové číslo si môžete pred odoslaním zaznamenať naskenovaním QR kódu.
KROK 3
Sken pri preberaní
Príjemca naskenuje QR kód, nasníma indikátor kamerou smartfónu a systém vyhodnotí jeho stav.
KROK 4
Záznam v cloude
Stav sa spolu s časom, dátumom, polohou a sériovým číslom odošle do SpotSee Cloudu, kde ho odosielateľ vidí.

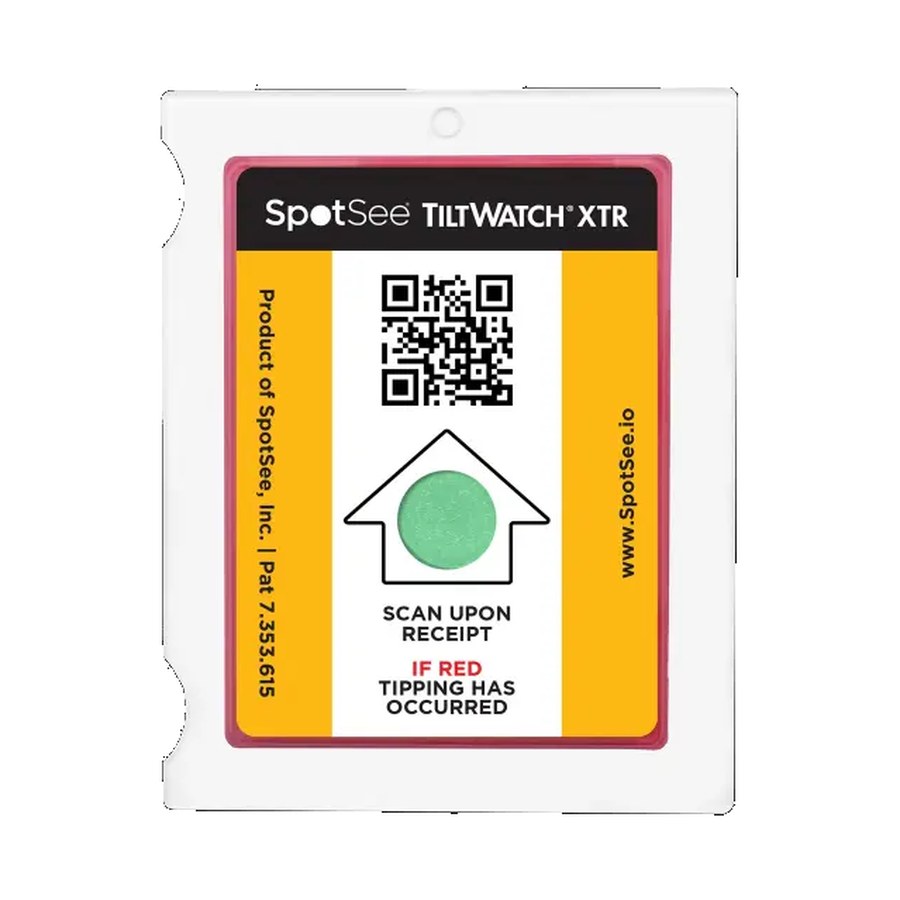

Zelený stav. Indikátor je aktivovaný a zásielka sa nenaklonila nad 80°.
Červený stav. Zásielka sa naklonila nad 80°. Príjemca zásielku neodmieta, urobí poznámku na dodacom liste a skontroluje ju.

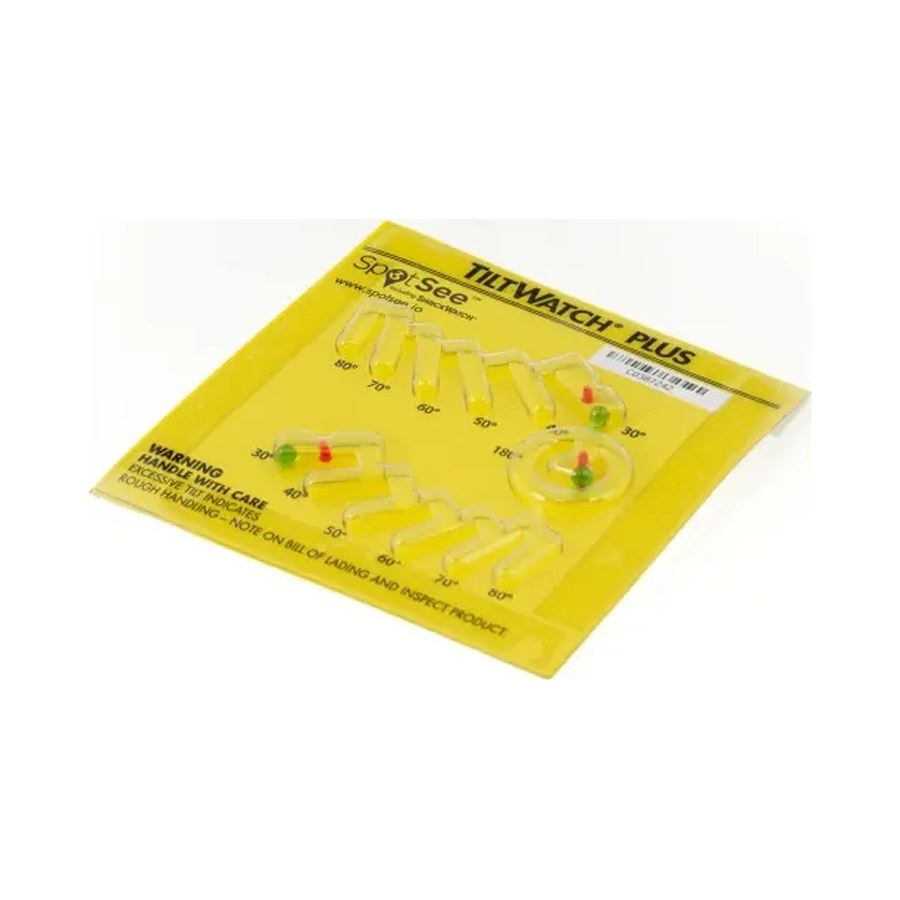

Ukáže, či sa zásielka naklonila doľava alebo doprava, o koľko stupňov, a či došlo k úplnému prevráteniu. Sklenené guľôčky sa pri naklonení presunú po dráhe so stupnicou, takže aj po preprave je vidieť najväčší dosiahnutý uhol.
Súčasť balenia: žltý výstražný štítok | Minimálne množstvo: 100 ks
02
TiltWatch Plus — ako to funguje
Indikátor zostáva počas montáže vo zvislej polohe.
KROK 1
Zvislá poloha
Držte indikátor vo zvislej polohe.
KROK 2
Aktivácia
Potiahnite jazýček priamo nadol. Odstráni sa ochranná fólia s aktivačným kolíkom.
KROK 3
Nalepenie
Ihneď ho nalepte na kartón vo zvislej polohe.
KROK 4
Bez nakláňania
Počas montáže indikátorom nenakláňajte doľava ani doprava.

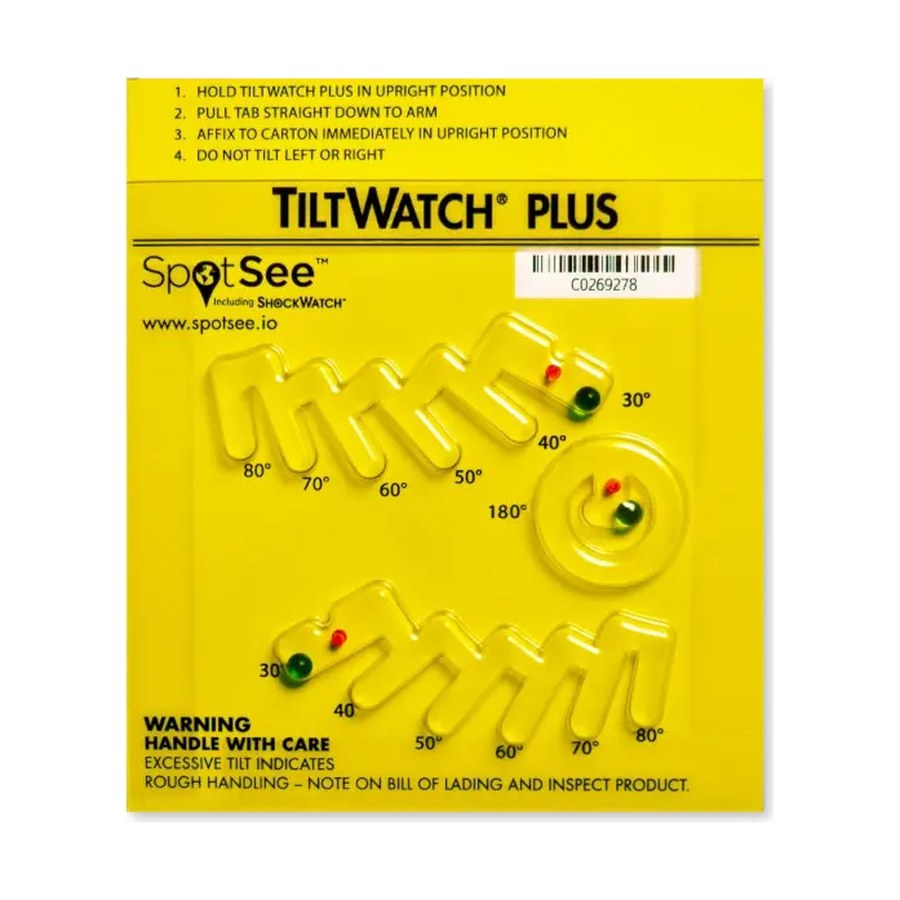

Dve dráhy a kruh. Dráhy so stupnicou 30° až 80° sledujú naklonenie na každú stranu, kruh 180° hlási prevrátenie.

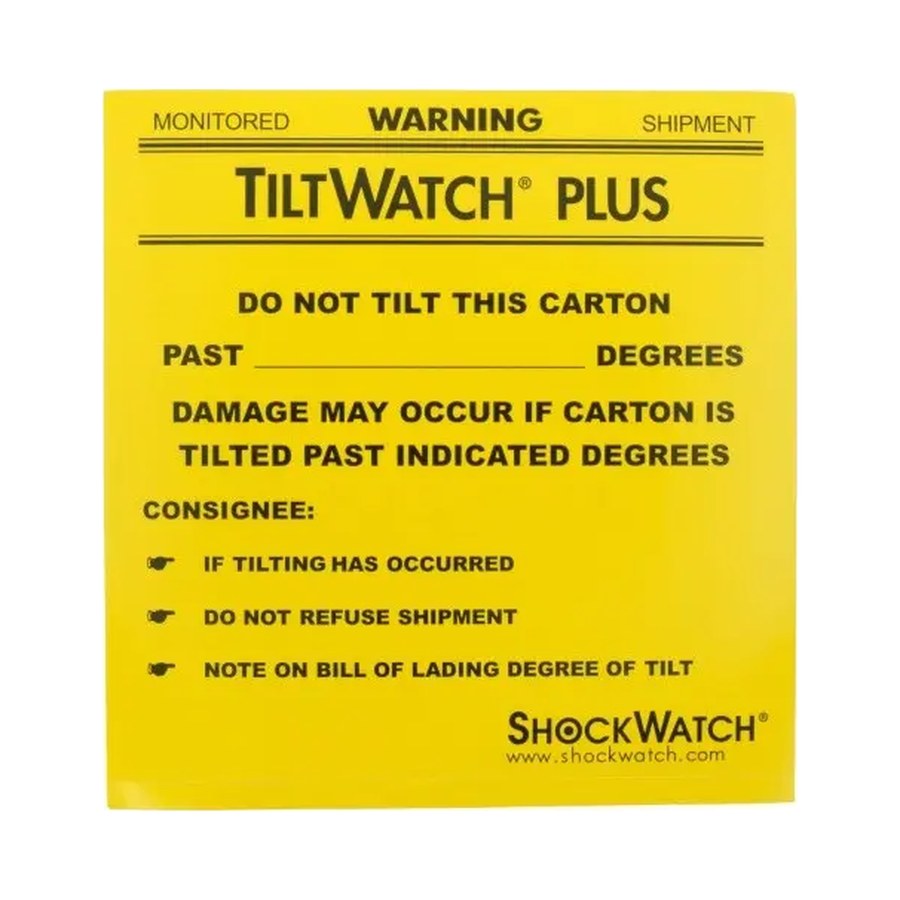

Výstražný štítok. Dodáva sa s indikátorom. Na štítku sa doplní povolený uhol naklonenia pre danú zásielku.
03
Porovnanie a technické údaje
Ktorý indikátor sa hodí k vašej zásielke.
Parameter
TiltWatch XTR QR
TiltWatch Plus
Snímač
Oceľový disk, nemagnetický
Sklenené guľôčky
Aktivácia
Odstránením ochrannej fólie z lepidla
Odstránením ochrannej fólie a aktivačného kolíka
Sériové číslo, čiarový kód
Áno, QR kód
Áno
Smer naklonenia
Nie
Áno
Stupne naklonenia
Nie
Áno
Indikácia prevrátenia
Nie
Áno
Uhol aktivácie
Nad 80°
Od 30° v krokoch po 10°
Rozsah monitorovania
Jedna rovina
Jedna rovina a prevrátenie
Tolerancia
±5° pri 20 °C, 1 atm
±5° pri 20 °C, 1 atm
Prevádzková teplota a vlhkosť
−40 °C až 60 °C, 5 – 99 % r.v. bez kondenzácie
−40 °C až 60 °C, 5 – 99 % r.v. bez kondenzácie
Lepidlo
Vysoko priľnavý akrylát (2 mil)
Kopolymér vinylacetátu
Životnosť lepidla
2 roky
1 rok
Materiál
Tuhé puzdro z polystyrénu s nemagnetickým oceľovým indikátorom
Číre puzdro z PVC a sklenený indikátor
Rozmery
74,27 × 60,31 × 5,29 mm
116,84 × 116,84 × 7,62 mm
Hmotnosť
cca 14,17 g
cca 15,30 g
Montáž
Samolepiaca vrstva, alebo otvory pre skrutky, klinec či sponky
Samolepiaca vrstva sa odkryje po odstránení fólie a kolíka
Vlastné logo
Možné, platí minimálne množstvo
—
04
SpotSee Cloud pre XTR QR
Webová platforma, v ktorej odosielateľ sleduje stav všetkých svojich senzorov.
Registrácia z krabice
Každá krabica má na štítku registračný kód. Účet vytvorí jedna osoba za organizáciu a pridá ďalších používateľov s rôznymi oprávneniami. Všetci, ktorí potrebujú prístup, musia byť v tom istom cloude.
Prehľad (Dashboard)
Počet naskenovaných senzorov, zaznamenané naklonenia, zostávajúce senzory, mapa udalostí a štatistika skenov po mesiacoch.
Detail senzora
Stav po poslednom skene, snímka senzora tak, ako ju videl príjemca, poloha a čas skenu. K senzoru možno priradiť číslo zásielky alebo objednávky.
Poloha skenu
Presnosť polohy závisí od pripojenia skenujúceho zariadenia: vysoká (do 100 m), stredná (100 – 1000 m) alebo nízka (nad 1000 m). Súčasťou je záznam zmien (audit log) a export dát.
05
Odporúčané umiestnenie
Zásady od výrobcu pre nalepenie na obal.
Zvislá poloha
Indikátor nalepte vo zvislej polohe, čo najbližšie k spodnému rohu obalu. Takéto umiestnenie pomáha správnemu zarovnaniu a zvyšuje tuhosť.
Čistý povrch
Lepte na povrch bez oleja, pri teplote nad 10 °C. Indikátor pevne pritlačte v strede aj po okrajoch.
Hrubé drevo
Pri veľmi hrubom alebo voskovanom dreve výrobca odporúča sprejové lepidlo na zvýšenie priľnavosti.
Sprievodný štítok a nálepky
K XTR sa dodáva sprievodný štítok s pokynmi pre príjemcu. Na krabici so 100 ks sú aj upozorňujúce nálepky na dodací list, ktoré pripomenú skontrolovať indikátor pri preberaní.
06
Kde sa používa
Všade, kde zásielka musí zostať vo zvislej polohe.
Sieťová technika a elektronikaSklo a zrkadláZariadenia citlivé na naklonenieKontrola pri preberaní zásielkyOverenie účinnosti obaluHľadanie problémových miest v dodávateľskom reťazci
Prínosy
Znižuje nevhodnú manipuláciu pri preprave a skladovaní
Poskytuje jednoznačný dôkaz nevhodnej manipulácie
Upozorní príjemcu, aby pred prevzatím skontroloval obsah
Podporuje zodpovednosť všetkých, ktorí so zásielkou manipulujú
Neviete, či zvoliť TiltWatch® XTR QR alebo Plus? Poradíme vám podľa druhu tovaru a spôsobu prepravy.
